这个本来是帮同学做的期末设计，后来那位同学自己做出来了，因此就没用我这个……

为了便于同学读懂代码，里面几乎每一行都加了注释，依旧分享出来，希望对需要的人有所帮助。

这个设计的原题要求如下：

1.设计一个精度为0.1s的秒表系统。

2.设计启动按钮、暂停按钮及清零按钮。

3*.设计每到一秒钟有声音提醒功能，可通过按钮打开及关闭该提醒音。

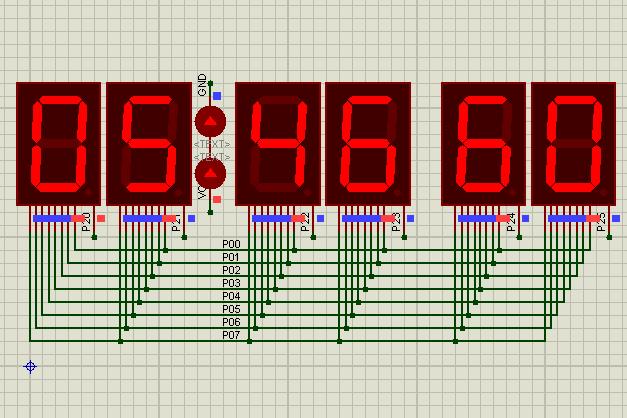

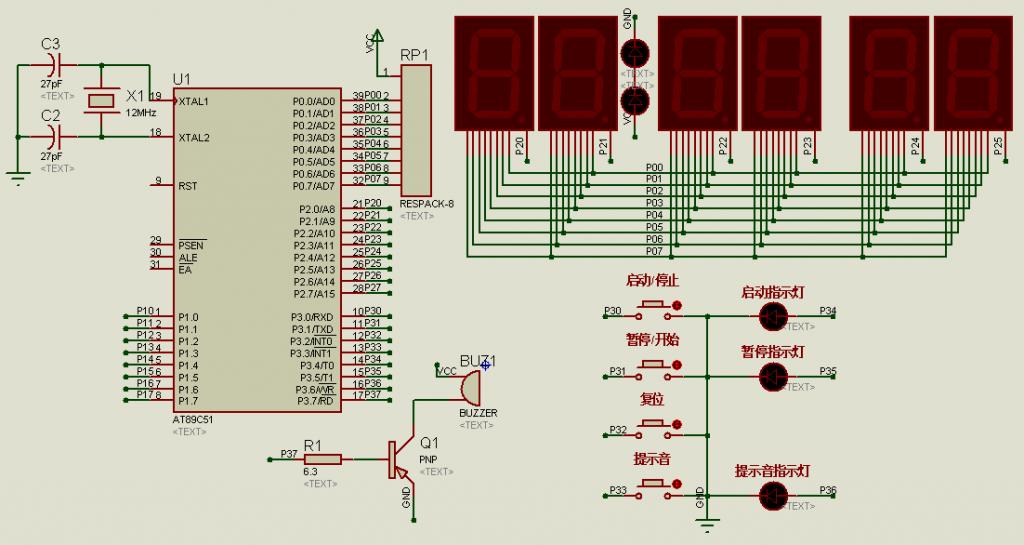

运行图如下：

程序代码如下：

代码太长，已被折叠。点击展开查看

/**************************************************************************************************
模块名称：51单片机简易秒表
模块功能：实现精确到毫秒的简易秒表
编写人员：mengkun (http://mkblog.cn)
编写日期：2016/12/18
**************************************************************************************************/
#include <reg51.h>
#define false 0
#define true 1
#define uchar unsigned char //0——255
#define uint unsigned int //0——65535
#define ulong unsigned long //0——4294967295
sbit start_key = P3^0; //启动按钮
sbit pause_key = P3^1; //暂停按钮
sbit reset_key = P3^2; //重置按钮
sbit beep_key = P3^3; //声音按钮
sbit start_led = P3^4; //启动指示灯
sbit pause_led = P3^5; //暂停指示灯
sbit beep_led = P3^6; //喇叭指示灯
sbit beep = P3^7; //喇叭
uchar disCode[10] = {0x03,0x9f,0x25,0x0d,0x99,0x49,0x41,0x1f,0x01,0x09}; //数码管段码 0~9
uchar locCode[8] = {0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80}; //位码
void displayTime(void); //刷新时间显示
void disPlay(uchar num, uchar loc); //数码管、led显示函数
void Delay1ms(unsigned int n); //延时1ms
uchar state; //状态：0-停止，1-启动，2-暂停
ulong ms = 0; //存储毫秒值
uchar fen = 0; //分钟数
uchar miao; //秒数
uchar ms2; //毫秒数的10位
bit isBeep = false; //是否开启蜂鸣器
/*******************************************************************************
* 函数名 : T0_INT
* 函数功能 : T0定时器中断函数10ms
* 输入 : 无
* 输出 : 无
*******************************************************************************/
void T0_INT(void) interrupt 1
{
//这里不是减去10000是因为在C51单片机中，每执行一条语句需要花费 1ms 时间。减去的是误差值。
//经过测试，大概每一分钟还是会有 0.8 s的误差……
//实际的秒表还是得专业的时钟芯片
TL0= (65536-9000)/256;
TH0= (65536-9000)%256;
ms ++;
}
/*******************************************************************************
* 函数名 : main
* 函数功能 : 主函数
* 输入 : 无
* 输出 : 无
*******************************************************************************/
void main(void)
{
TMOD=0x61; //0110 0001 //方式一
TL0= (65536-10000)/256; // 10ms
TH0= (65536-10000)%256;
TR0=1; //开启T0
//ET0=1; //T0中断允许（要在点击了启动按钮在开启，所以这里不需要开启）
EA=1; //总中断开启
//以下指示灯一开始都应该是灭的
start_led = 0; //启动指示灯
pause_led = 0; //暂停指示灯
beep_led = 0; //喇叭指示灯
while(1)
{
displayTime(); //刷新时间显示
//检测启动、停止按钮
if(start_key == 0) //按下了启动、停止按钮
{
Delay1ms(10); //延时消抖
if(start_key == 0)
{
if(state == 0)//之前是未启动，按了按钮要变成已启动
{
state = 1; //更新状态为已启动
ms = 0; //毫秒数归零
fen = 0; //分钟数归零
ET0 = 1; //T0中断允许打开，开始计时
start_led = 1; //启动led指示灯亮
}else{
state = 0; //更新状态为未启动
ET0 = 0; //关闭T0中断，停止计时
start_led = 0; //启动led指示灯灭
pause_led = 0; //暂停指示灯灭
}
while(start_key == 0) displayTime(); //防止按键重复检测
}
}
//检测暂停按钮
if(state != 0 && pause_key == 0) //已启动计时，并且暂停按钮按下
{
Delay1ms(10); //延时消抖
if(pause_key == 0)
{
if(state == 2) //之前是暂停，现在要启动
{
state = 1; //更新状态为已启动
pause_led = 0; //暂停指示灯灭
ET0 = 1; //打开T0中断允许，恢复计时
}else{
state = 2;
pause_led = 1; //暂停指示灯亮起
ET0 = 0; //关闭T0定时器，暂停计时
}
while(pause_key == 0) displayTime(); //防止按键重复检测
}
}
//检测归零按钮
if(state == 0 && reset_key == 0) //已停止计时，并且归零按钮按下
{
Delay1ms(10); //延时消抖
if(reset_key == 0)
{
ms = 0; //毫秒数归零
fen = 0; //分钟数归零
while(reset_key == 0) displayTime(); //防止按键重复检测
}
}
//检测声音按钮
if(beep_key == 0) //归零按钮按下
{
Delay1ms(10); //延时消抖
if(beep_key == 0)
{
isBeep = ~isBeep; //取反，原来是开启的，变为关闭。原来是关闭的则变为开启
beep_led = isBeep; //更新声音指示灯
while(beep_key == 0) displayTime(); //防止按键重复检测
}
}
}
}
void displayTime(void) //刷新时间显示
{
miao = ms/100 – fen*60; //秒数
ms2 = ms/10%10; //毫秒数的10位
//已启动计时，并且开启了声音并且处于一秒刚开始的0.1秒内(即新的一秒刚刚开始)
if(state == 1 && isBeep == true && ms2 < 1)
{
beep = 0; //蜂鸣器发出响声
}else{
beep = 1; //关闭蜂鸣器
}
if(miao >= 60) //秒数大于60
{
miao = 0;
fen++; //分钟数加一
}
disPlay(fen/10, 0); //显示分钟数的十位
disPlay(fen%10, 1); //显示分钟数的个位
disPlay(miao/10, 2); //显示秒数的十位
disPlay(miao%10, 3); //显示秒数的个位
disPlay(ms2, 4); //0.1s
disPlay(ms%10, 5); //0.01s
}
void disPlay(uchar num, uchar loc) //数码管、led显示函数
{
P0 = 0xff; //消除重影
P2 = locCode[loc]; //位码输出
P0 = disCode[num]; //段码输出
Delay1ms(1); //增加显示时间，防止显示过暗
}
/*******************************************************************************
* 函数名 : Delay1ms (多个)
* 函数功能 : 延时函数，延时n*1ms
* 输入 : n-延时次数
* 输出 : 无
*******************************************************************************/
void Delay1ms(unsigned int n)
{
unsigned char i, j;
for (; n>0; n–)
for(i=0;i<10;i++)
for(j=0;j<33;j++);
}
